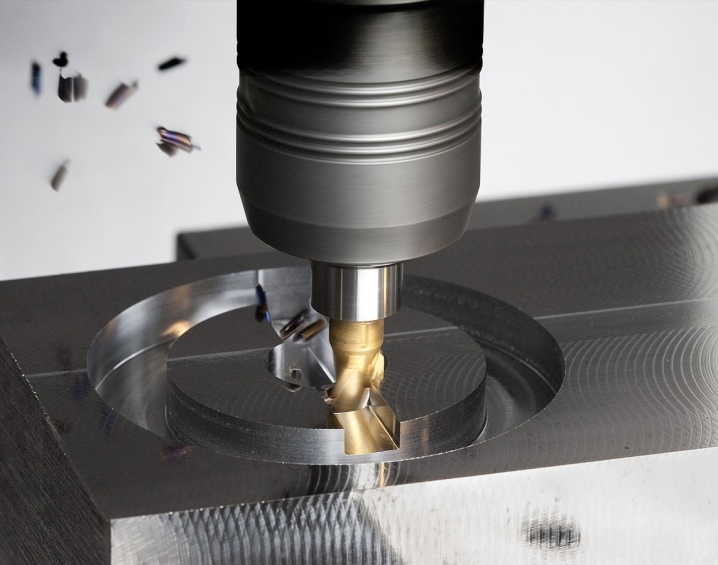

Попутное фрезерование

Существует 2 основных способа фрезерования - попутное и встречное. В первом случае направление движения заготовки повторяет направление вектора скорости резания. Во втором - все наоборот.

Попутное и встречное фрезерование: основное отличие

Механическое резание твердых материалов впервые попробовали применить в Китае еще в 17 веке. В 19 веке процесс усовершенствовали, снабдив оборудование электроприводом. Затем конструкция многократно изменялась, становясь мощнее.

В наше время, обрабатывая металлические болванки с помощью фрезы (цилиндрической или дисковой), фрезеровщик руководствуется техническими требованиями и волен выбирать направление подачи инструмента относительно движения заготовки. Фрезерование может быть попутным или встречным.

Почему это так важно? Потому что влияет на способ обработки металлических деталей, срок службы инструмента, точность работы.

Процесс обработки металла выглядит как срезание с заготовки ненужного слоя материала до получения необходимой формы, размеров и шероховатости поверхности. Это похоже на то, как работает с камнем скульптор. Микеланджело описал процесс так: «Я видел ангела в куске мрамора. И резал камень, пока не освободил его».

Попутное фрезерование: принцип работы и особенности

В этом случае движение детали совпадает с направлением вектора скорости перемещения фрезы. Его еще называют «по подаче» или «под зуб». При нем толщина стружки постепенно уменьшается, что не противоречит главному принципу: от толстой стружки – к тонкой.

Особенности:

Отсутствие лишних шероховатостей, а значит, минимизирована потребность в чистовой работе, временных затратах.
Скорость резания намного выше.
Вероятность износа оборудования ниже.
Стружка образуется за зубьями фрезы, поэтому не повреждает ее и поверхность заготовки, легко удаляясь в сторону, а не вверх.
Достаточная жесткость сопряжения, а значит, не нужно использовать дополнительные прижимные механизмы. К тому же это положительно сказывается на точности.
Высокое качество на выходе.

У попутного фрезерования есть несколько недостатков. Ударная нагрузка на зубья, которые вращаются навстречу материалу, очень высокая – при врезании ощущается удар. Если станок подвижный, из-за удара возникает сильная вибрация, что значительно снижает качество обработки. Поэтому метод «под зуб» применяется исключительно на жестких станках (что ведет к увеличению стоимости всей работы), с надежно зафиксированной заготовкой. Еще один недостаток метода – высокий уровень шума.

Существенно отражается на конечном результате качество поверхности металла. Если оно низкое, износ инструмента будет катастрофически быстрым.

Преимущества нашего компании :

Станки с ЧПУ

Опыт мастеров более 15 лет

Качество ГОСТ

Мелкосерийная и серийная металлообработка

Работаем с физическими и юридическими лицами

Всегда в наличии металл, бронза, латунь, нержавейка капролон фторопласт

Встречное (традиционное) фрезерование: принцип работы, особенности

Встречное фрезерование предполагает движение режущего инструмента навстречу заготовке, то есть векторы направлены в противоположные стороны.

Перечислим особенности этого типа фрезерования:

Плавное, а не ударное погружение зубьев. Иногда это приводит к нежелательному проскальзыванию, отсюда происходит увеличение нагрузки на инструмент при последующей обработке и его преждевременный износ.
Проскальзывание или выглаживание. Сопровождается высокими температурами, сильным трением.
Бывают трудности с удалением стружки, которая попадает на работающую фрезу, что ведет к быстрому износу инструмента.
В результате попадания стружки на поверхность последняя повреждается, а потому требует дополнительной обработки.

Еще одной важной особенностью этого способа резания является уплотнение поверхности детали: срезаемый слой деформируется, то есть сминается под воздействием силы давления, становится плотнее. Если так требовалось по технологии – это достоинство метода, если нет – недостаток.

В отличие от попутного фрезерования, когда причиной вибрации становится резкое врезание зубьев в поверхность металла, при встречном методе вибрация возникает вследствие увеличения толщины стружки. Она забивается, вызывая вибрационные толчки, что приводит к повреждениям как инструмента, так и поверхности заготовки.

Какой способ предпочитают специалисты?

Фрезерная обработка металла подчиняется следующим правилам:

если при обработке глубина равна 0,5 диаметра фрезы или меньше этого показателя, применяется первый метод;
если глубина равна диаметру инструмента или составляет ³⁄₄ от него, применяется второй.

Попутное фрезерование чаще используется для черновой обработки, работы с поверхностями уплотненных материалов. Встречное – для финишной и микрообработки, снятия тонкого слоя.

Кроме перечисленных факторов, при выборе стоит обратить внимание и на другие: величину пропуска, материал инструмента и заготовки, скорость подачи, диаметр фрезы.

Анализируя их комбинации, специалисты выбирают тот или иной способ работы с металлом.
